特殊冶具一覧

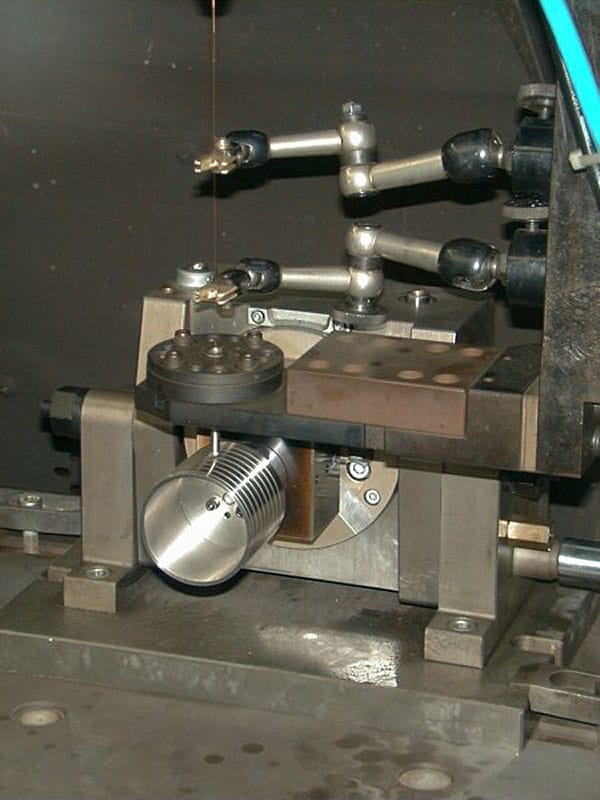

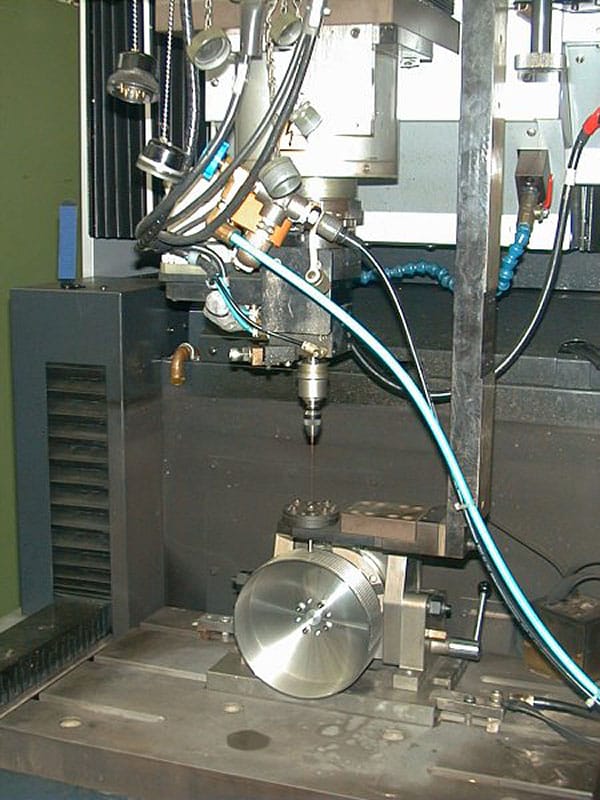

細穴専用冶具

長尺の小径銅パイプ電極や極小径タングステン電極を用いて精密ガイド機構と高圧噴射により切削やレーザでは不可能な高アスペクト比の小径深穴加工ニーズに応えます。2台ございます。

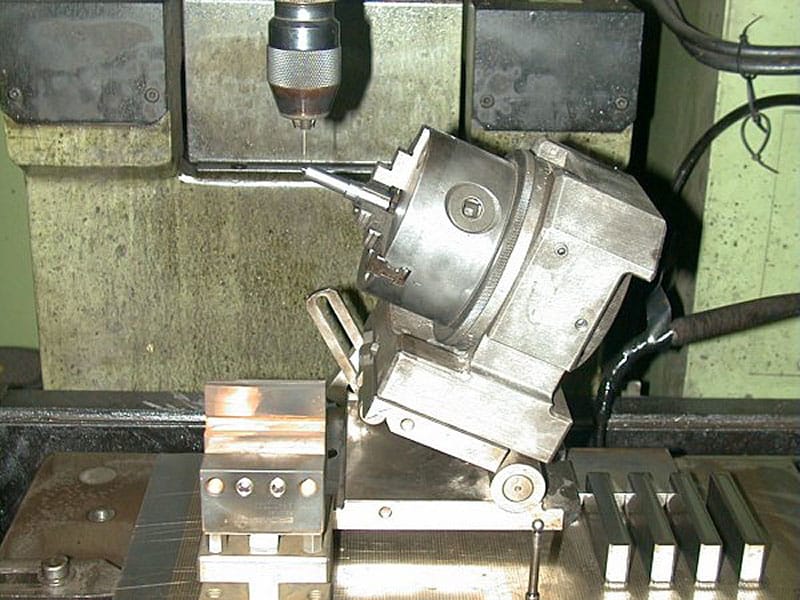

高精度傾斜割出冶具

エロワ仕様の高精度タイプの傾斜割出冶具です。
傾斜角度　0～90°、最少割出角度5分（4,320分割）

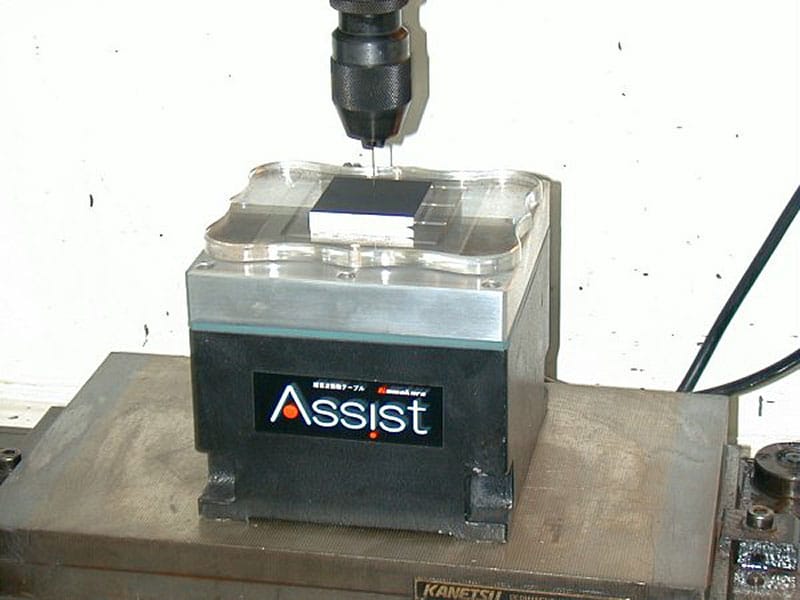

クマクラ製超音波援用装置　ASSIST

20kHz,100W,振動振幅1～6μmの超音波振動ワークテーブル。
テーブルサイズは100×100×130

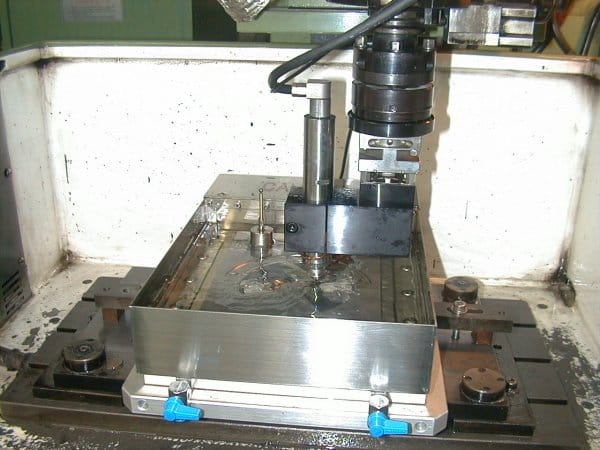

ナカニシ製増速スピンドル　NR-3060S

主軸回転速度5,000～60,000min-1　エロワ高精度脱着仕様
放電加工機上にセットし、ダイヤモンド工具を放電成形し、切削や研削モードでスキャニングする際、既存のスピンドルでは回転数不足のため本増速スピンドルを付けて高速旋回させながらミーリング加工を行えるもので、工具の摩耗があれば自動で再ドレッシングを繰り返すことで超精密仕上げが可能となる画期的なシステムです。

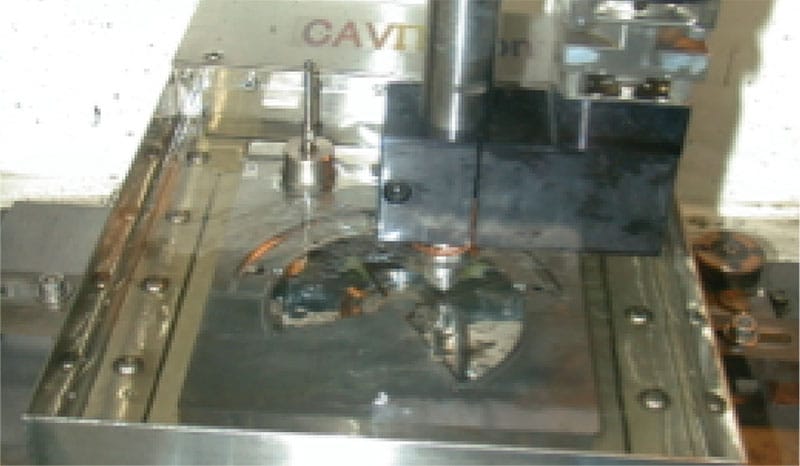

写真は上記超音波振動水槽付きテーブルを併用した事例です。
